La puerta Soleal destaca por incorporar rotura de puente térmico y ofrecer una estética de diseño recto. Está especialmente diseñada para soportar grandes pesos y ofrecer la posibilidad de crear grandes dimensiones de hoja.

La puerta universal

La puerta Soleal destaca por incorporar rotura de puente térmico y ofrecer una estética de diseño recto. Está especialmente diseñada para soportar grandes pesos y ofrecer la posibilidad de crear grandes dimensiones de hoja.

Diseño

La puerta Soleal une la elegancia y robustez de sus líneas con las prestaciones térmicas. Compuesta por perfiles de módulo 55 mm de tres cámaras, donde una está formada por la rotura térmica realizada por barretas de poliamida de 20 mm, que nos proporciona un valor de UH= 1,9 W/m2K.

Composiciones

Dispone de soluciones para puertas de una o dos hojas que abren hacia el exterior o el interior, mas la opción de compuestos con fijos laterales y/o superiores. Como remate inferior existe la opción de puerta sin perfil suelo o con perfil inferior a modo embellecedor o con integración de batiente para aportarle prestaciones de estanqueidad. La puerta Soleal dispone de freno oculto en el travesaño superior de marco, de fuerza 3 a 6 con posibilidad de bloqueo a 90º.

Estanqueidad

La estanqueidad se realiza mediante doble barrera de juntas TPV (termoplásticos vulcanizadas) continuas en los ángulos, en montantes y travesaño superior, y con doble línea de felpas en el travesaño inferior de hoja.

Acristalamiento

La capacidad de acristalamiento que acepta el sistema varía de 20 a 42 mm. La fijación de los cristales o paneles se realiza mediante la aplicación de junquillo clipables por la parte interior de la junta EPDM calidad marina. Estos junquillos estan disponibles en canto recto, siguiendo el diseño general de la serie.

Dimensiones

La puerta Soleal permite soportar pesos de hasta 150 Kg por hoja y realizar puertas de dimensiones máximas de hoja de 2,60 m de alto x 1,30 m de ancho, mediante cuatro bisagras de colocación deslizante por las ranura interiores de los perfiles. La puerta PY dispone de perfiles para aplicaciones de dimensión estándar y perfiles reforzados para abarcar estas máximas prestaciones de peso y medidas específicadas.

Marco

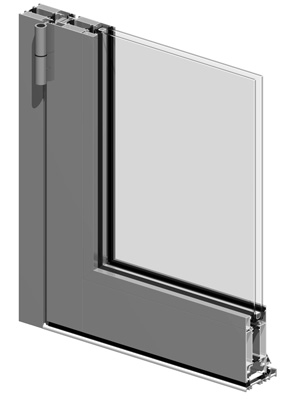

Perfiles tubulares simétricos de 3 cámaras de 55 mm, con rotura de puente térmico. Un perfil mono cámara de rotura de puente térmico térmico, utilizable en el horizontal superior de marco, permite la integración del cierrapuertas oculto. La rotura térmica centrada se obtiene mediante una doble barreta ensamblada, de 20 mm de poliamida PA6.6 con 25% de fibra de vidrio. La puerta Soleal dispone de opción de marco sin ranuras y marco con doble ranura para permitir el clipaje de chapas y el montaje de tapajuntas y vierteaguas.

Hoja

Perfiles tubulares simétricos de 3 cámaras de 55mm. La rotura térmica centrada se obtiene mediante una doble barreta ensamblada, de 20mm de poliamida PA6.6 con 25% de fibra de vidrio. Los perfiles permiten composición de hojas con zócalos o perimetrales, así como la apertura hacia el interior o exterior. Para el acristalamiento, la puerta Soleal dispone de una oferta de 6 juntas continuas en los ángulos, 1 junta exterior y 5 juntas interiores, que combinadas entre si, permiten acristalamientos entre 20 y 42 mm de espesor.

Herrajes

Maneta doble con roseta y doble sobre placa con cuadradillo de 8mm y maneta simple. Las manetas doble y simple pueden ser en aluminio o acero inoxidable. Tirador en barra, adaptable a la altura de la puerta, en aluminio o acero inoxidable. Oferta de base con cierres de 1 punto con resbalón o rodillo. Y oferta de cierres multipuntos, dotado de terminales con forro aislante premontado y una varilla aislante rígida (sistema patentado) que asegura la continuidad de la rotura de puente térmico en toda la altura. Bisagras de 3 cuerpos con regulación invisible. El eje de las bisagras es de 12 mm permitiendo cargas por hoja hasta 150 Kg. La colocación de la bisagra se realiza sin mecanizaciones, por contraplaca guiada por las ranuras del marco y la hoja. Un útil adaptado a la bisagra permite la regulación en altura de la puerta en posición cerrada en obra.

Opciones

Cierra puertas hidráulico oculto de fuerza 3 a 6 encastrado en el travesaño superior de marco. Permite bloquear la hoja a 90º y un tapón de regulación integrado en la guía permite limitar la apertura. Dispone de tres regulaciones para controlar independientemente, la rapidez de cierre, el freno de apertura y el golpe final.

Aplicaciones

1 hoja apertura interior
1 hoja apertura exterior
2 hojas apertura interior
2 hojas apertura exterior
Compuestos con fijos.
