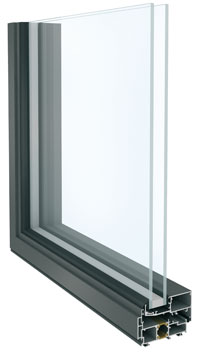

La ventana Unicity es un modelo de ventana puramente arquitectónica que rememora la estética de las antiguas carpinterías de chapa de acero plegada. Posee una constante y muy reducida masa de aluminio visto desde el exterior, sea cual sea su configuración. Tiene además una línea sobria con una pequeña moldura interior que otorga una sensación de esbeltez que se ve reforzada por el juego de sombras que se crean.

Diseño

Es la practicable de estética puramente arquitectónica que rememora el aspecto de las antiguas carpinterías de chapa plegada de acero. Posee una constante y muy reducida masa de aluminio visto desde el exterior, tan sólo 55 mm, sea cual sea su configuración. Tiene además una línea sobria con una pequeña moldura interior que otorga una sensación de esbeltez que se ve reforzada por el juego de sombras que se crean.

Aislamiento Térmico

La Rotura del Puente Térmico se realiza a través de dos barretas de poliamida de 15 mm, enrasadas para evitar la retención de agua en caso de filtración. Esto sumado al efecto del doble vidrio, reduce en un 55% las pérdidas térmicas con respecto a una ventana simple. De esta forma y cumpliendo con el CTE, llega a un valo de UH=2,0 W/m2K.

Estanqueidad

La posibilidad de filtraciones se elimina mediante un sistema de aislamiento compuesto por una triple barrera de juntas EPDM de calidad marina, sin interrupción en los ángulos. La junta exterior de la hoja asegura la estanqueidad de todo el conjunto y, especialmente, entre la hoja y el marco. La clasificación obtenida a la permeabilidad al aire es de Clase 4, que corresponde a 600 Pa (100 Km/h) de presión y una filtración < 3 m2/h. La estanqueidad al agua es de E1200, que corresponde a 1h15m con un rociado constante y llegando a una presión de 1200 Pa (160 Km/h).

Aislamiento Acústico

El ruido exterior medio en una zona urbana se sitúa alrededor de os 60 decibelios. Una ventana Unicity con un doble acristalamiento permite reducir el ruido en 40 dB, dejándolo en un nivel que asegura el confort interior.

Acristalamiento

Está concebida para alojar un doble vidrio con cámara aislante. La configuración mínima recomendada la componen un cristal de 4 mm y otro de 10 mm de espesor, separados por una cámara estanca de 12 mm, pudiendo llegar a un máximo de 34 mm. La fijación del acristalamiento se realiza mediante la aplicación de junquillos clipados diseñados para resistir presiones de hasta 2400 Pa.

Dimensiones

Tanto para las ventanas practicables como para las aplicaciones oscilobatientes, el peso máximo para una hoja es de 130 kg, para una medida máxima aproximada de 2400 x 1000 mm.

Marco

Perfiles tubulares de 4 cámaras módulo de 85 mm de anchura y Rotura del Puente Térmico realizada mediante barretas de poliamida de 15 mm. Ensamblaje de 45º mediante escuadras de tetones, ingletar o de pasador y también mediante un tornillo de fijación en la hoja. Escuadra interior de refuerzo y planimetría en la aleta de los perfiles. Drenaje oculto mediante colisos oblongos en la ranura perimetral del perfil. Sistema de aislamiento de juntas EPDM, sin interrupción en los ángulos.

Opción de perfiles con estética recta o con moldura.

Hoja

Perfiles tubulares de 88 mm de módulo con una caja de 18x37 mm.

Ensamblaje de 45º mediante escuadras de tetones, ingletar o de pasador.

Junta EPDM calidad marina.

Drenaje mediante colisos oblongos.

Escuadra de refuerzo en la aleta de los perfiles.

Capacidad de acristalamiento desde los 20 hasta los 34 mm.

Configuración mínima con un cristal de 4 mm y otro de 10 mm de espesor, separados por una cámara estanca de 12 mm.

Herrajes

Accesorios de aluminio y zamak.

Tornillería Inox.

Bisagras con camisa de poliamida y ejes inoxidables para pesos de 100 kg máximo.

Cierres de cremona con punto complementario para alturas importantes.

En la versión de 2 hojas, maneta centrada en el inversor. También posibilidad de clip o pasador.

Cierre OB con cremona de 2 posiciones, antifalsamaniobra y complementos para dimensiones importantes. Para pesos de 130 kg máx.

Aplicaciones

Fijo

Ventana abatible

Ventana y balconera oscilobatiente

Ventana y balconera 2 hojas

Ventana y balconera 2 hojas con fijos

Ventana y balconera 2 hojas con fijos laterales.
